तपाईलाई इलेक्ट्रोनिक्सको लागि एन्टि-स्टेटिक थर्मोप्लास्टिक प्याकेजिङ्गको बारेमा के थाहा हुनुपर्छ?

ESD प्याकेजिङ्गलाई के नियन्त्रण गर्न आवश्यक छ?

इलेक्ट्रोनिक्स प्याकेजिङ्गले कम्पोनेन्ट वरिपरि ह्यान्डलिंग प्रणालीको भागको रूपमा कार्य गर्दछ। जब त्यो कम्पोनेन्ट इलेक्ट्रोस्ट्याटिक घटनाहरूको लागि संवेदनशील हुन्छ, ट्रेले भौतिक संगठनको अतिरिक्त अनुमानित विद्युतीय व्यवहार प्रदान गर्नुपर्छ। यसैले ESD प्याकेजिङ्ग मापन योग्य सामग्री र सतह विशेषताहरु मार्फत मात्र उपस्थिति मार्फत निर्दिष्ट गरिनु पर्छ।

स्थिर चार्ज विभिन्न सामग्रीहरू बीचको सम्पर्क र विभाजन, ह्यान्डलिंगको समयमा आन्दोलन, घर्षण र अन्य सामान्य निर्माण गतिविधिहरू मार्फत विकास गर्न सक्छ। एक संवेदनशील कम्पोनेन्ट अन्तिम एसेम्बली अघि धेरै चरणहरू पार गर्न सक्छ, त्यसैले प्याकेजिङ्ग खोल्न, स्थानान्तरण, स्ट्याक र धेरै पटक पुन: प्रयोग गर्न सकिन्छ। प्याकेजिङ्ग उचित रूपमा डिजाइन गरिएको छैन भने प्रत्येक चरणले अनियन्त्रित इलेक्ट्रोस्टेटिक अवस्थाहरूको लागि अवसरहरू सिर्जना गर्दछ।

प्याकेजिङ संरचनाले उत्पादनको आन्दोलनलाई पनि असर गर्छ। समर्पित गुहा भएको ट्रेले व्यक्तिगत कम्पोनेन्टहरूलाई अलग राख्न र छिमेकी भागहरू बीचको अनावश्यक सम्पर्कलाई कम गर्न सक्छ। कनेक्टरहरू, सेन्सरहरू, PCB-सम्बन्धित कम्पोनेन्टहरू र अन्य सटीक उत्पादनहरूका लागि, नियन्त्रित स्थितिले म्यानुअल र उत्पादन-लाइन ह्यान्डलिङलाई अझ व्यवस्थित बनाउन सक्छ।

प्रभावकारी इलेक्ट्रोनिक प्याकेजिङ्गले इलेक्ट्रोस्टेटिक नियन्त्रणलाई भौतिक संगठनसँग जोड्दछ। कुनै पनि प्रकार्यलाई पृथक सुविधाको रूपमा व्यवहार गर्नु हुँदैन।

यो बुझ्नु पनि महत्त्वपूर्ण छ कि प्रत्येक इलेक्ट्रोनिक कम्पोनेन्टको समान संवेदनशीलता वा ह्यान्डलिङ आवश्यकता हुँदैन। सेमीकन्डक्टर प्याकेजहरू, कनेक्टरहरू, सेन्सरहरू, अप्टिकल मोड्युलहरू र एसेम्बल सर्किट बोर्डहरू वजन, आकार, खुला सतहहरू र प्रक्रिया वातावरणमा भिन्न हुन सक्छन्। त्यसैले प्याकेजिङ्गलाई एउटा सार्वभौमिक ट्रे संरचनामा भर पर्नुको सट्टा वास्तविक उत्पादनको वरिपरि विकास गर्नुपर्छ।

• परिभाषित ESD व्यवहार:विद्युतीय विशेषताहरू कम्पोनेन्ट र प्रक्रिया आवश्यकताहरू अनुसार निर्दिष्ट गरिनु पर्छ।
• स्थिर स्थिति:व्यक्तिगत गुहाहरूले ह्यान्डलिंगको समयमा अनावश्यक आन्दोलनलाई सीमित गर्न सक्छ।
• उपयुक्त संरचना:भित्ताको मोटाई, गहिराई र ज्यामिति भौतिक उत्पादनसँग मेल खानुपर्छ।
• प्रक्रिया अनुकूलता:स्ट्याकिंग, नेस्टिङ, निरीक्षण र लाइन-साइड ह्यान्डलिंग सुरुदेखि नै विचार गर्नुपर्छ।

कुन थर्मोप्लास्टिक्स फिट फरक ESD अनुप्रयोगहरू?

थर्मोप्लास्टिक चयनले विद्युतीय व्यवहार भन्दा बढी असर गर्छ। यसले कठोरता, प्रभाव प्रतिरोध, लचिलोपन, पारदर्शिता, तापमान व्यवहार, उपस्थिति र गठन विशेषताहरू पनि निर्धारण गर्दछ। इलेक्ट्रोनिक ट्रेहरूको लागि, यी गुणहरूलाई सँगै विचार गर्न आवश्यक छ किनभने एक वांछनीय सुविधा प्रदान गर्ने सामग्रीले अर्को क्षेत्रमा सीमितताहरू प्रस्तुत गर्न सक्छ।

बारम्बार ह्यान्डलिङको लागि पीपी

PP उपयोगी हुन्छ जब ट्रेलाई फ्लेक्सरल थकान प्रतिरोध, ड्रप प्रतिरोध र तापमान प्रतिरोधको संयोजन चाहिन्छ। यी विशेषताहरू अनुप्रयोगहरूमा सान्दर्भिक छन् जहाँ ट्रे बारम्बार लोड, स्थानान्तरण, स्ट्याक वा उत्पादन क्षेत्रमा फर्काउन सकिन्छ।

SMT वातावरणले प्रक्रिया चरणहरू बीच बारम्बार ह्यान्डलिंग र संगठित आन्दोलन समावेश गर्न सक्छ। एक PP-आधारित संरचनालाई विचार गर्न सकिन्छ जहाँ प्याकेजिङ्गले यसको परिभाषित इलेक्ट्रोस्टेटिक विशेषताहरू कायम राख्दा बारम्बार प्रयोगलाई सहन गर्नुपर्छ।

पारदर्शिता र कठोरता को लागी PET

PET ले उच्च पारदर्शिता र राम्रो कठोरता प्रदान गर्दछ, यसलाई उपयोगी बनाउँछ जहाँ कम्पोनेन्ट निरीक्षण र उत्पादन दृश्यता महत्त्वपूर्ण हुन्छ। पारदर्शी ट्रेले प्रत्येक वस्तुलाई यसको स्थितिबाट नहटाईकन कम्पोनेन्ट व्यवस्था पहिचान गर्न अपरेटरहरूलाई सजिलो बनाउन सक्छ।

दृश्यताले निरीक्षण-उन्मुख कार्यप्रवाहहरूलाई पनि समर्थन गर्न सक्छ। जब प्याकेजिङ अवधारणाले अपरेटरहरूलाई उत्पादनलाई प्रत्यक्ष रूपमा हेर्न अनुमति दिन्छ, ट्रेले कम्पोनेन्टको स्पष्ट दृश्य संरक्षण गर्दै संगठन प्रदान गर्न सक्छ।

सामान्य ट्रे संरचनाहरूको लागि PS

PS अपेक्षाकृत भंगुर छ र PET भन्दा केही कम पारदर्शिता छ। यद्यपि यो सामान्य-उद्देश्य इलेक्ट्रोनिक कम्पोनेन्ट टर्नओभर ट्रेहरूको लागि विचार गर्न सकिन्छ जहाँ समग्र संरचना र ह्यान्डलिंग वातावरण यसको विशेषताहरूसँग मिल्दो छ।

सही छनोट केवल सामग्रीको नाममा आधारित हुनु हुँदैन। वास्तविक कम्पोनेन्टको तौल, गुहाको आयाम, अपेक्षित प्रभाव, तापक्रम अवस्था, पारदर्शिता आवश्यकता र इच्छित ह्यान्डलिंग फ्रिक्वेन्सीले चयनलाई प्रभाव पार्छ।

अभ्यासमा, विद्युतीय प्रदर्शन मेकानिकल प्रदर्शनसँग जोडिएको हुनुपर्छ। ट्रेमा वांछित प्रतिरोध दायरा हुन सक्छ तर अझै पनि उत्पादनको लागि कमजोर उपयुक्त हुन सक्छ यदि यसको आकार, लचिलोपन वा तापमान व्यवहार ह्यान्डलिंग वातावरणसँग मेल खाँदैन।

सतह प्रतिरोध कसरी निर्दिष्ट गर्नुपर्छ?

सतह प्रतिरोध ESD प्याकेजिङ्गमा केन्द्रीय प्राविधिक मापदण्डहरू मध्ये एक हो किनभने यसले प्याकेजिङ्ग सामग्रीको विद्युतीय व्यवहार वर्णन गर्न मापनयोग्य तरिका प्रदान गर्दछ। लक्ष्य दायरा कम्पोनेन्टको ESD आवश्यकताहरू र वरपरको ह्यान्डलिंग वातावरण अनुसार चयन गरिनु पर्छ।

अनुकूलित प्याकेजिङ्ग कार्यक्रमले सतह प्रतिरोध 1.0×10⁴Ω देखि 1.0×10¹¹Ω निर्दिष्ट गर्न सक्छ। त्यो दायराले बहुविध इलेक्ट्रोस्टेटिक-नियन्त्रण आवश्यकताहरू समेट्छ, तर विस्तृत दायराको अस्तित्वको मतलब प्रत्येक अनुप्रयोगको लागि एक मान स्वतः उपयुक्त हुन्छ भन्ने होइन।

विभिन्न इलेक्ट्रोनिक निर्माण वातावरणमा चार्ज नियन्त्रण, सामग्री ह्यान्डलिंग र प्रक्रिया एकीकरणको लागि विभिन्न आवश्यकताहरू हुन सक्छन्। सामान्य कम्पोनेन्ट टर्नओभरको लागि प्रयोग गरिएको ट्रेको संवेदनशील निरीक्षण, स्वचालित ह्यान्डलिंग वा खुला प्रवाहक संरचनाहरू भएका कम्पोनेन्टहरूको प्याकेजिङ्गको लागि प्रयोग गरिएको ट्रे भन्दा फरक विशिष्टता हुन सक्छ।

कम्पोनेन्ट आवश्यकता संग सुरु गर्नुहोस्

पहिलो प्रश्न कम्पोनेन्ट र ह्यान्डलिंग प्रक्रिया द्वारा ESD नियन्त्रणको कुन स्तर आवश्यक छ भन्ने हुनुपर्छ। प्याकेजिङ्ग विशिष्टतालाई विद्युतीय मान चयन गर्नुको सट्टा त्यो आवश्यकताको वरिपरि विकास गर्नुपर्छ किनभने यो सामान्यतया प्रयोग गरिन्छ।

पूर्ण प्याकेजिङ्ग प्रणालीलाई विचार गर्नुहोस्

ट्रे प्याकेजिङ वातावरण को एक मात्र तत्व हो। बाहिरी कार्टन, कुशनिंग सामग्री, विभाजक, कार्य सतहहरू, ह्यान्डलिंग उपकरण र अन्य प्याकेजिङ्ग घटकहरूले पनि उत्पादन वरपर इलेक्ट्रोस्टेटिक अवस्थाहरूलाई प्रभाव पार्न सक्छ।

यसले प्रणाली-स्तरको सोचलाई महत्त्वपूर्ण बनाउँछ। नियन्त्रित प्रतिरोधी विशेषता भएको ट्रे अझै पनि वरपरका सामग्री र उपकरणहरूको विद्युतीय व्यवहारलाई पहिचान गर्ने ह्यान्डलिंग प्रक्रियामा एकीकृत हुनुपर्छ।

ज्यामितिसँग प्रतिरोध जडान गर्नुहोस्

विद्युतीय विशिष्टताले इन्जिनियरहरूलाई भौतिक सुरक्षालाई बेवास्ता गर्न दिनु हुँदैन। गुहाको गहिराई, पर्खाल स्पेसिङ र स्थिति संरचना आवश्यक इलेक्ट्रोस्टेटिक प्रकार्य संरक्षण गर्दा घटक सुरक्षा गर्न आवश्यक छ।

• आवश्यक प्रतिरोध दायरा परिभाषित गर्नुहोस्:वास्तविक ESD सुरक्षा आवश्यकतामा लक्ष्य मान जडान गर्नुहोस्।
• कम्पोनेन्टलाई नियन्त्रित स्थितिमा राख्नुहोस्:आवश्यक ठाउँमा गुहाहरू र पत्ता लगाउने सुविधाहरू प्रयोग गर्नुहोस्।
• पूर्ण ह्यान्डलिंग वातावरणको समीक्षा गर्नुहोस्:ट्रेसँग अन्तरक्रिया गर्ने अन्य सामग्री र उपकरणहरू विचार गर्नुहोस्।
• समाप्त उत्पादन प्रमाणित गर्नुहोस्:निर्दिष्ट विद्युतीय विशेषताहरू प्राप्त भएका छन् भनी जाँच गर्न उपयुक्त प्रतिरोध-परीक्षण उपकरणहरू प्रयोग गर्नुहोस्।

एक मापन योग्य स्पेसिफिकेशनले प्याकेजिङ्ग डिजाइनरहरू, कम्पोनेन्ट निर्माताहरू र उत्पादन टोलीहरू बीच सञ्चारलाई सजिलो बनाउँछ। ट्रेलाई केवल "एन्टी-स्टेटिक" को रूपमा वर्णन गर्नुको सट्टा परियोजनाले अभिप्रेत प्रतिरोध दायरा र यसलाई प्राप्त गर्न आवश्यक सामग्री निर्माण पहिचान गर्न सक्छ।

ESD ट्रे कसरी डिजाइन गर्नुपर्छ?

विद्युतीय नियन्त्रण डिजाइन समस्याको मात्र भाग हो। इलेक्ट्रोनिक ट्रेले पनि कम्पोनेन्टलाई सुरक्षित रूपमा समात्नु पर्छ, व्यावहारिक लोडिङ र अनलोडिङलाई अनुमति दिनुपर्छ, ह्यान्डलिंग उपकरणहरू फिट गर्नुपर्छ र स्ट्याकिंग वा नेस्टिङ आवश्यकताहरूसँग मिल्दो हुनुपर्छ।

1. उत्पादन खाम परिभाषित गर्नुहोस्

कम्पोनेन्टको सही आयामहरूसँग सुरु गर्नुहोस्। लम्बाइ, चौडाइ, उचाइ, व्यास, प्रोट्रसन्स, कनेक्टर स्थानहरू, संवेदनशील सतहहरू र ट्रेसँग सम्पर्क गर्न नहुने कुनै पनि क्षेत्रहरू रेकर्ड गर्नुहोस्।

अनियमित इलेक्ट्रोनिक सम्मेलनहरूको लागि, उपयोगी डिजाइन जानकारीले एक समग्र आकारको सट्टा धेरै क्रस-सेक्शनल आयामहरू समावेश गर्न सक्छ। यो विशेष गरी कनेक्टरहरू, सेन्सरहरू र पीसीबी एसेम्बलीहरू फैलिएको घटकहरूको लागि महत्त्वपूर्ण हुन सक्छ।

२. उत्पादनको वरिपरि गुहा बनाउनुहोस्

एक समर्पित गुहाले छिमेकी घटकहरू बीच विभाजन सिर्जना गर्दा प्रत्येक भागको स्थिति नियन्त्रण गर्न सक्छ। गुहा ज्यामितिले अवधारण र पहुँचलाई सन्तुलनमा राख्नुपर्छ। अत्यधिक खुकुलो स्थितिले आन्दोलनलाई अनुमति दिन सक्छ, जबकि अत्यधिक प्रतिबन्धित ज्यामितिले लोड गर्न र अनलोड गर्न गाह्रो बनाउन सक्छ।

3. पर्खालको मोटाईलाई विचार गर्नुहोस्

पर्खाल मोटाई ट्रे कठोरता, वजन र गठन व्यवहार प्रभावित गर्दछ। ठूला गुफाहरू र गहिरो संरचनाहरूलाई थर्मोफर्मिङको समयमा सामग्री वितरणको सावधानीपूर्वक विचार गर्न आवश्यक पर्दछ। त्यसकारण मोटाईलाई गठन गर्ने दिशा र अन्तिम ट्रे ज्यामितिको साथमा मूल्याङ्कन गरिनुपर्छ।

4. स्ट्याकिंग वा नेस्टिङ सुविधाहरू थप्नुहोस्

पुन: प्रयोज्य इलेक्ट्रोनिक ट्रेहरू लोड हुँदा अक्सर स्ट्याक गर्न आवश्यक छ र खाली हुँदा नेस्ट गर्नुहोस्। यी सुविधाहरूले भण्डारण जटिलता कम गर्न र ह्यान्डलिङ दक्षता सुधार गर्न सक्छ, तर ज्यामिति डिजाइन गर्न आवश्यक छ ताकि स्ट्याक गरिएको ट्रेहरू स्थिर रहन र गुफाहरू एकअर्कासँग हस्तक्षेप गर्दैनन्।

5. संवेदनशील सतहहरू सुरक्षित गर्नुहोस्

कम्पोनेन्टहरूमा हाउजिङ, कनेक्टरहरू, लेन्सहरू, पिनहरू वा समाप्त सतहहरू हुन सक्छन् जसलाई नियन्त्रित सम्पर्क चाहिन्छ। जहाँ उपयुक्त हुन्छ, ट्रेलाई सुरक्षात्मक इन्सर्टहरू वा चयन गरिएका कुशनिंग सुविधाहरूको साथ कन्फिगर गर्न सकिन्छ ताकि उत्पादनलाई अनावश्यक सतहको सम्पर्क बिना समर्थन गरिन्छ।

6. स्वचालित ह्यान्डलिङको लागि योजना

इलेक्ट्रोनिक्स कारखानाहरूले गाडीहरू, कन्वेयरहरू वा स्वचालित ह्यान्डलिंग उपकरणहरू सहित ट्रेहरू म्यानुअल रूपमा सार्न सक्छन्। ट्रे संरचना पहुँच बिन्दुहरू, स्ट्याकिंग उचाइ, अभिमुखीकरण र लोडिङ दिशा सहित अभिप्रेत प्रक्रियासँग मिल्दो हुनुपर्छ।

सबैभन्दा भरपर्दो ट्रे डिजाइनहरू अनुप्रयोग-विशिष्ट हुन्। तिनीहरू एक निश्चित गुहा ढाँचामा भर पर्दैनन् जब उत्पादन आफैंमा एक अद्वितीय आकार वा विशेष ह्यान्डलिंग आवश्यकता हुन्छ।

थर्मोफर्मिङ इलेक्ट्रोनिक ट्रेहरूको लागि किन उपयोगी छ?

थर्मोफर्मिङ विशेष गरी उपयोगी हुन्छ जब इलेक्ट्रोनिक प्याकेजिङ्गलाई अनुकूलित गुफाहरू, ठूला सतहहरू, घुमाउरो रूपरेखा वा फराकिलो ट्रे आयामहरू आवश्यक पर्दछ। प्रत्येक अनुप्रयोगलाई सानो मानक ढाँचामा जबरजस्ती नगरी उत्पादन-विशिष्ट संरचना सिर्जना गर्न टुलिङमा तातो थर्मोप्लास्टिक पाना बनाउन सकिन्छ।

यो इलेक्ट्रोनिक्सको लागि महत्त्वपूर्ण छ किनभने कम्पोनेन्ट प्याकेजिङ्ग साना व्यक्तिगत भागहरूबाट ठूला सम्मेलनहरू र बहु-भाग प्रणालीहरूमा भिन्न हुन सक्छ। एउटा ट्रेलाई साना गुफाहरूको ग्रिड चाहिन्छ, जबकि अर्कोलाई ठूला भेलाहरूको लागि गहिरो जेबहरू आवश्यक पर्दछ।

ठूलो-ढाँचा क्षमता

थर्मोफर्म गरिएको प्याकेजिङ्ग लगभग 1300 × 750 × 740 मिमी सम्मको आयामहरूमा उत्पादन गर्न सकिन्छ, वास्तविक ट्रे संरचना र उत्पादन आवश्यकताहरूको अधीनमा। यो व्यापक गठन क्षमता उपयोगी छ जब प्याकेजिङ्ग प्रणालीले ठूलो एसेम्बली वा बहु उत्पादन क्षेत्रहरू कभर गर्दछ।

अनुकूलित गुहा लेआउटहरू

थर्मोफर्मिङले गुहाको ढाँचालाई उत्पादन व्यवस्थाको वरिपरि विकास गर्न अनुमति दिन्छ। व्यक्तिगत गुहाहरू घटक आयामहरू अनुसार स्पेस गर्न सकिन्छ, र समग्र ट्रे पदचिह्न अवस्थित यातायात वा भण्डारण संरचनाहरूमा अनुकूलित गर्न सकिन्छ।

विकास लचिलोपन

इलेक्ट्रोनिक उत्पादनहरू विकासको समयमा परिवर्तन हुन सक्छ। कनेक्टर स्थितिहरू, आवास आयामहरू, PCB कन्फिगरेसनहरू र सहायक व्यवस्थाहरू सबै परिमार्जन गर्न सकिन्छ। लचिलो थर्मोफर्मिङ दृष्टिकोणले चयन गरिएका विकास परियोजनाहरूलाई समर्थन गर्न सक्छ जहाँ अनुकूलित उपकरण र फराकिलो ढाँचाहरू आवश्यक हुन्छन्।

सामग्री विविधता

PP, PET, PS र अन्य उपयुक्त थर्मोप्लास्टिकहरू थर्मोफर्मिङ प्रक्रिया भित्र विचार गर्न सकिन्छ। यसले ट्रेको विद्युतीय, मेकानिकल र भिजुअल आवश्यकताहरूलाई सँगै मूल्याङ्कन गर्न अनुमति दिन्छ।

प्याकेजिङ सुविधाहरूको साथ एकीकरण

गठन अवधारणाले स्थिति क्षेत्रहरू, स्ट्याकिंग संरचनाहरू, उद्घाटनहरू र अन्य कार्यात्मक विवरणहरू समावेश गर्न सक्छ। जहाँ अतिरिक्त सतह सुरक्षा आवश्यक छ, चयन गरिएको कुशनिंग सामग्रीहरू पनि प्याकेजिङ डिजाइनमा एकीकृत गर्न सकिन्छ।

थर्मोफर्मिङ सबैभन्दा उपयोगी हुन्छ जब प्याकेजिङ्ग ज्यामितिले सामान्य ट्रे ढाँचामा जटिल कम्पोनेन्टलाई जबरजस्ती गर्नुको सट्टा उत्पादनलाई नजिकबाट पछ्याउन आवश्यक हुन्छ।

उत्पादन प्रक्रिया अझै पनि उत्पादन ज्यामिति, आवश्यक विद्युतीय व्यवहार, उत्पादन मात्रा र समग्र प्याकेजिङ रणनीति अनुसार चयन गरिनु पर्छ। थर्मोफर्मिङ प्रत्येक इलेक्ट्रोनिक प्याकेजिङ्ग अनुप्रयोगको लागि विश्वव्यापी जवाफको सट्टा प्रक्रिया विकल्प हो।

ESD ट्रेहरू सामान्यतया कहाँ प्रयोग गरिन्छ?

ESD-नियन्त्रित थर्मोफर्म्ड ट्रेहरूले इलेक्ट्रोनिक्स उत्पादन र रसदको धेरै चरणहरूलाई समर्थन गर्न सक्छ। सही संरचना प्याकेजिङ्ग भण्डारण, निरीक्षण, उत्पादन लाइन आन्दोलन, कारोबार वा यातायातको लागि हो कि होइन भन्नेमा निर्भर गर्दछ।

• इलेक्ट्रोनिक अवयवहरू:कनेक्टरहरू, सेन्सरहरू, PCB-सम्बन्धित भागहरू, सेमीकन्डक्टर कम्पोनेन्टहरू र अन्य स्थिर-संवेदनशील उत्पादनहरू समर्पित गुहाहरूमा व्यवस्थित गर्न सकिन्छ।
• PCB ह्यान्डलिङ:सर्किट बोर्डहरू र इलेक्ट्रोनिक सम्मेलनहरू अस्थायी भण्डारण, स्थानान्तरण र उत्पादन लाइन आन्दोलनको समयमा समर्थन गर्न सकिन्छ।
• सटीक इलेक्ट्रोनिक भागहरू:व्यक्तिगत गुहाहरूले परिभाषित ह्यान्डलिंग आवश्यकताहरूको साथ घटकहरूको लागि संगठित स्थिति कायम राख्न मद्दत गर्न सक्छ।
• SMT निर्माण:पुन: प्रयोज्य टर्नओभर ट्रेहरूले उत्पादन चरणहरू बीच दोहोर्याइएको आन्दोलनलाई समर्थन गर्न सक्छ जहाँ नियन्त्रित इलेक्ट्रोस्टेटिक व्यवहार आवश्यक हुन्छ।
• अप्टोइलेक्ट्रोनिक अवयवहरू:प्याकेजिङ निर्दिष्ट ESD सर्तहरू संग अप्टिकल संचार र optoelectronic विधानसभा लागि कन्फिगर गर्न सकिन्छ।
• औद्योगिक इलेक्ट्रोनिक उपकरण:ठूला कम्पोनेन्टहरू र सम्मेलनहरू भण्डारण, आन्तरिक यातायात र नियन्त्रित ह्यान्डलिंगको लागि व्यवस्थित गर्न सकिन्छ।

कम्पोनेन्ट निरीक्षण

संगठित स्थिति र कम्पोनेन्टमा स्पष्ट पहुँचबाट निरीक्षण-उन्मुख प्याकेजिङ्ग लाभहरू। जब पारदर्शिता महत्त्वपूर्ण हुन्छ, PET लाई ट्रे भित्र रहँदा अपरेटरलाई उत्पादन हेर्न अनुमति दिने संरचनाहरूको लागि विचार गर्न सकिन्छ।

SMT र उत्पादन-लाइन टर्नओभर

उत्पादन वातावरणले प्रक्रिया चरणहरू बीच दोहोर्याइएको ट्रे आन्दोलन समावेश गर्न सक्छ। थकान प्रतिरोध, प्रभाव प्रतिरोध र तापमान व्यवहार दोहोर्याइएको ह्यान्डलिङ आवश्यकताहरु संग पङ्क्तिबद्ध जहाँ PP विचार गर्न सकिन्छ।

PCB र विधानसभा ह्यान्डलिंग

सर्किट बोर्ड र असेंबलीहरूमा ठूला आयामहरू र नाजुक माउन्ट गरिएका सुविधाहरू हुन सक्छन्। त्यसैले ट्रे गुहाहरूले भार वहन गर्न डिजाइन नगरिएका कम्पोनेन्टहरूलाई सम्पर्क नगरी बोर्डलाई समर्थन गर्नुपर्छ।

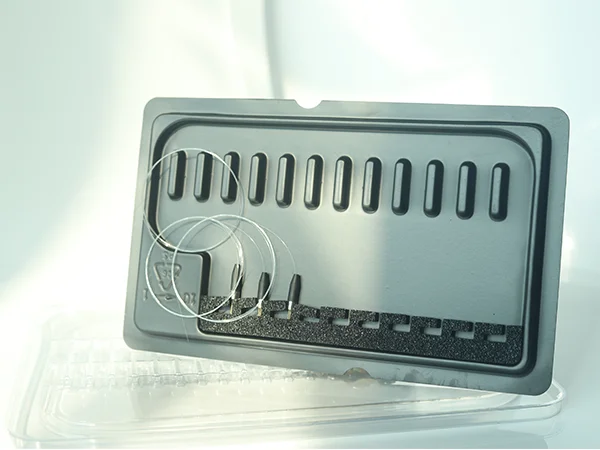

Optoelectronic प्याकेजिङ्ग

अप्टिकल सञ्चार कम्पोनेन्टहरूमा संवेदनशील सतहहरू र सटीक आयामहरू हुन सक्छन्। तिनीहरूको प्याकेजिङ संरचना घटक अभिमुखीकरण, सम्पर्क क्षेत्र, विभाजन र आवश्यक इलेक्ट्रोस्टेटिक गुणहरूको लागि खाता हुनुपर्छ।

सरसफाई र उत्पादन संरक्षणले कसरी सँगै काम गर्छ?

इलेक्ट्रोनिक्स प्याकेजिङ मात्र एक ESD-नियन्त्रण उपकरण होइन। सरसफाइ पनि महत्त्वपूर्ण हुन सक्छ, विशेष गरी जब कम्पोनेन्टहरू धुलो, कण वा सतह प्रदूषण निर्माणको क्रममा उजागर हुन्छन्। प्याकेजिङ डिजाइनले इलेक्ट्रोस्टेटिक व्यवहार र ट्रेको भौतिक सरसफाई दुवैलाई सम्बोधन गर्नुपर्छ।

सफा उत्पादन वातावरणले ट्रे निर्माणको क्रममा धुलो आसंजन नियन्त्रण गर्न मद्दत गर्न सक्छ। सामग्री ह्यान्डलिङ, गठन, ट्रिमिङ र भण्डारण लगातार व्यवस्थित गरिनु पर्छ ताकि समाप्त ट्रे इच्छित इलेक्ट्रोनिक्स अनुप्रयोगको लागि उपयुक्त छ।

नियन्त्रण सम्पर्क क्षेत्रहरू

प्रत्येक घटक सतहले समान रूपमा प्याकेजिङ्ग छुनु हुँदैन। केही उत्पादनहरूले कस्मेटिक सतहहरू, खुला सम्पर्कहरू, अप्टिकल सतहहरू वा संवेदनशील प्रोट्रुसनहरू समाप्त गरेका छन्। गुफा डिजाइनले अनावश्यक सम्पर्कलाई सीमित गर्न सक्छ र नाजुक क्षेत्रहरूलाई संरचनात्मक किनारहरूबाट टाढा राख्न सक्छ।

उपयुक्त हुँदा सुरक्षात्मक इन्सर्टहरू प्रयोग गर्नुहोस्

चयन गरिएका प्याकेजिङ्ग डिजाइनहरूले कुशनिङ सामग्रीहरू समावेश गर्न सक्छन् जस्तै स्पन्ज जहाँ थप नरम सम्पर्क तह आवश्यक हुन्छ। यो दृष्टिकोणले उच्च उपस्थिति वा सम्पर्क संवेदनशीलता भएका उत्पादनहरूका लागि सतह सम्पर्क र ह्यान्डलिङ चिन्हहरू कम गर्न मद्दत गर्न सक्छ।

सफा ह्यान्डलिङ अभ्यासहरू राख्नुहोस्

प्याकेजिङ कार्यसम्पादन उत्पादन पछि र उत्पादनको समयमा के हुन्छ द्वारा प्रभावित हुन्छ। सफा भण्डारण, नियन्त्रित लोडिङ अभ्यासहरू र उपयुक्त ह्यान्डलिङ प्रक्रियाहरूले कम्पोनेन्टमा पुग्नु अघि ट्रेको इच्छित अवस्थालाई सुरक्षित राख्न मद्दत गर्न सक्छ।

पुन: प्रयोग विचार गर्नुहोस्

पुन: प्रयोज्य ट्रेहरू ह्यान्डलिंगको धेरै चक्रहरू पार गर्न सक्छन्। जब पुन: प्रयोग प्याकेजिङ प्रणालीको भाग हो, डिजाइनले थकान, बारम्बार सफाई, स्ट्याकिंग र दोहोर्याइएको लोडिङलाई विचार गर्नुपर्छ। PP अनुप्रयोगहरूमा उपयोगी हुन सक्छ जहाँ ती विशेषताहरू आवश्यक विद्युतीय र मेकानिकल कार्यसम्पादनसँग पङ्क्तिबद्ध हुन्छन्।

ISO-आधारित गुणस्तर व्यवस्थापनले प्रक्रिया नियन्त्रणको लागि एक संरचित रूपरेखा प्रदान गर्न सक्छ, जबकि लागू तेस्रो-पक्ष परीक्षण ग्राहक आवश्यकताहरू अनुसार सान्दर्भिक सामग्री वा उत्पादन विशेषताहरू मूल्याङ्कन गर्न प्रयोग गर्न सकिन्छ।

अनुकूलन विकासको लागि के जानकारी चाहिन्छ?

प्याकेजिङ्ग डिजाइन उत्पादन र ह्यान्डलिंग प्रक्रियाको बारेमा स्पष्ट जानकारीको साथ सुरु हुँदा अनुकूलित ट्रेहरूले राम्रो काम गर्दछ। इनपुट जति पूर्ण हुन्छ, गुहा ज्यामिति, सामग्री दिशा, प्रतिरोध दायरा र समग्र ट्रे संरचना निर्धारण गर्न सजिलो हुन्छ।

1. उत्पादन परिभाषित गर्नुहोस्।उत्पादन आयामहरू, समग्र आकार, महत्वपूर्ण प्रोट्रुसनहरू र कुनै पनि क्षेत्रहरू प्रदान गर्नुहोस् जुन सम्पर्कबाट मुक्त रहनुपर्छ।
2. ह्यान्डलिंग वातावरण परिभाषित गर्नुहोस्।ट्रे भण्डारण, म्यानुअल स्थानान्तरण, उत्पादन लाइन टर्नओभर, निरीक्षण, स्ट्याकिंग वा यातायातको लागि प्रयोग गरिन्छ कि भनेर व्याख्या गर्नुहोस्।
3. ESD आवश्यकता परिभाषित गर्नुहोस्।आवश्यक सतह प्रतिरोध दायरा वा घटक को लागी लागू प्याकेजिङ्ग आवश्यकता बताउनुहोस्।
4. ट्रे आयामहरू परिभाषित गर्नुहोस्।वांछित समग्र लम्बाइ, चौडाइ, उचाइ र यातायात कन्टेनर वा उत्पादन उपकरण द्वारा लगाइएको कुनै पनि प्रतिबन्धहरू प्रदान गर्नुहोस्।
5. गुहा संरचना परिभाषित गर्नुहोस्।गुहाको संख्या, गुहाको गहिराई, स्पेसिङ, अभिमुखीकरण र उत्पादन लोडिङ दिशा निर्धारण गर्नुहोस्।
6. अतिरिक्त कार्यहरू परिभाषित गर्नुहोस्।स्ट्याकिङ, नेस्टिङ, कुशनिङ, पोजिसनिङ सुविधाहरू, खुल्ने, लेबल वा लोगो आवश्यकताहरू जहाँ लागू हुन्छ पहिचान गर्नुहोस्।
7. सामग्री दिशा समीक्षा गर्नुहोस्।PP, PET र PS लाई विद्युतीय, मेकानिकल, तापक्रम र अनुप्रयोगको उपस्थिति आवश्यकताहरू विरुद्ध तुलना गर्नुहोस्।

रेखाचित्र र आयामी डेटा

ईन्जिनियरिङ् रेखाचित्रहरूले महत्वपूर्ण आयामहरू, सहिष्णुताहरू र कम्पोनेन्ट इन्टरफेसहरूको बारेमा सटीक जानकारी प्रदान गर्न सक्छ। आयामी विनिर्देशहरू पनि उपयोगी हुन्छन् जब उत्पादनमा अपेक्षाकृत सरल ज्यामिति हुन्छ।

भौतिक उत्पादन जानकारी

भौतिक उत्पादनले अनियमित आकारहरू, वास्तविक सम्पर्क सतहहरू, उचाइ ट्रान्जिसनहरू र फैलिएको कम्पोनेन्टहरू स्पष्ट गर्न मद्दत गर्न सक्छ जुन आधारभूत आयामहरू मार्फत मात्र वर्णन गर्न गाह्रो हुन सक्छ। लक्ष्य भनेको गुफा डिजाइनलाई अन्तिम रूप दिनु अघि वास्तविक प्याकेज खाम बुझ्नु हो।

प्याकेजिङ उपकरण र रसद

ट्रे पनि कारखाना मार्फत सर्ने बाटो वरिपरि डिजाइन गर्नुपर्छ। कन्टेनर आयामहरू, स्ट्याकिंग उचाइ, नेस्टिङ गहिराइ, कन्वेयर क्लियरेन्स र अपरेटर पहुँच सबैले अन्तिम आकारलाई असर गर्न सक्छ।

एक परियोजना विशिष्टताले ट्रेको पूर्ण यात्राको वर्णन गर्नुपर्छ, भण्डारण र उत्पादन-लाइन स्थानान्तरण मार्फत यसको अन्तिम प्याकेजिङ वा यातायात चरणमा लोड हुँदै। यो फराकिलो दृश्यले गुफा डिजाइनलाई प्रक्रियाको एक चरण मात्र समाधान गर्नबाट रोक्न मद्दत गर्दछ।

ढुवानी अघि के जाँच गर्नुपर्छ?

समाप्त इलेक्ट्रोनिक ट्रेहरू विद्युतीय र भौतिक दुवै दृष्टिकोणबाट जाँच गरिनु पर्छ। एउटा ट्रेले आवश्यक प्रतिरोधात्मक विशेषता कायम गर्न असफल हुँदा अभिप्रेत आयामहरू पूरा गर्न सक्छ, जसरी यसले गुफा वा स्ट्याकिंग समस्याहरू हुँदा प्रतिरोध दायरा पूरा गर्न सक्छ।

विद्युत प्रमाणीकरण

निर्दिष्ट सतह प्रतिरोध दायरा उपयुक्त प्रतिरोध-परीक्षण उपकरण संग जाँच गर्न सकिन्छ। प्रमाणीकरण लागू परीक्षण विधि र प्याकेजिङ आवश्यकता अनुसार प्रदर्शन गर्नुपर्छ।

आयामी प्रमाणिकरण

महत्वपूर्ण आयामहरू सहमत डिजाइन आवश्यकताहरू विरुद्ध मापन गर्नुपर्छ। गुहाको गहिराई, गुहाको स्थिति, ट्रे परिधि र कम्पोनेन्ट वा बाह्य ह्यान्डलिंग उपकरणसँग सीधा इन्टरफेस गर्ने कुनै पनि सुविधाहरूमा विशेष ध्यान दिइन्छ।

सरसफाई निरीक्षण

समाप्त ट्रेहरू देखिने प्रदूषण र सामग्री मलबेको लागि निरीक्षण गरिनु पर्छ। यो विशेष गरी इलेक्ट्रोनिक्स प्याकेजिङ्गको लागि सान्दर्भिक छ जहाँ सरसफाइले ह्यान्डलिंग वातावरणलाई प्रभाव पार्न सक्छ।

उत्पादन स्थिरता

गुणस्तर व्यवस्थापनले सामाग्री इनपुट, गठन अवस्था, ट्रिमिङ, निरीक्षण र समाप्त-उत्पादन ह्यान्डलिंग कभर गर्नुपर्छ। एक दोहोर्याउन सकिने प्रक्रिया महत्त्वपूर्ण छ किनभने ट्रेको विद्युतीय र भौतिक विशेषताहरू दुवै उत्पादन भरि एकरूप रहनु आवश्यक छ।

आवश्यक भएमा, कच्चा माल र तयार उत्पादनहरू पनि लागू हुने तेस्रो-पक्ष परीक्षणबाट गुज्रन सक्छन्। सटीक परीक्षण दायरा ग्राहकको प्राविधिक आवश्यकताहरू र अभिप्रेत इलेक्ट्रोनिक्स अनुप्रयोग अनुसार स्थापित हुनुपर्छ।
